Une conception pour un ancrage sur mesure

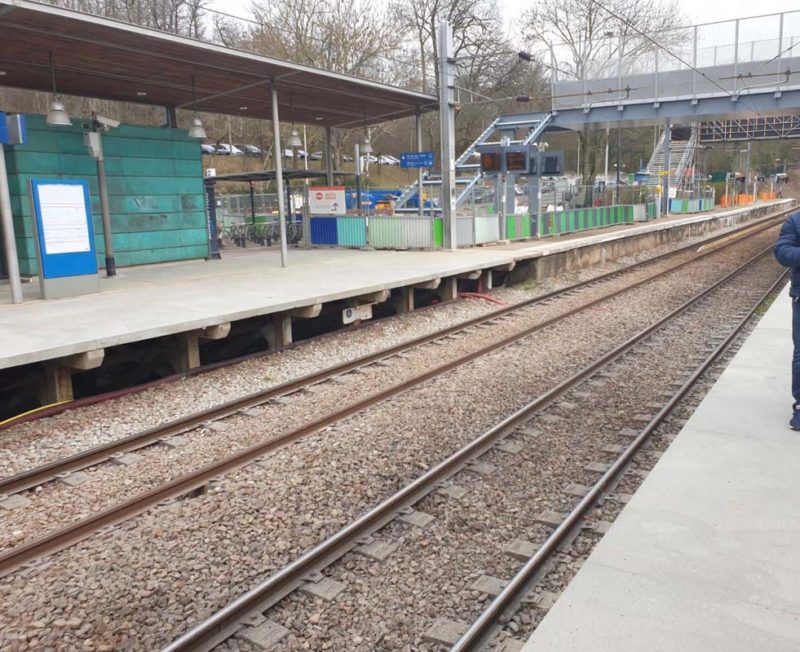

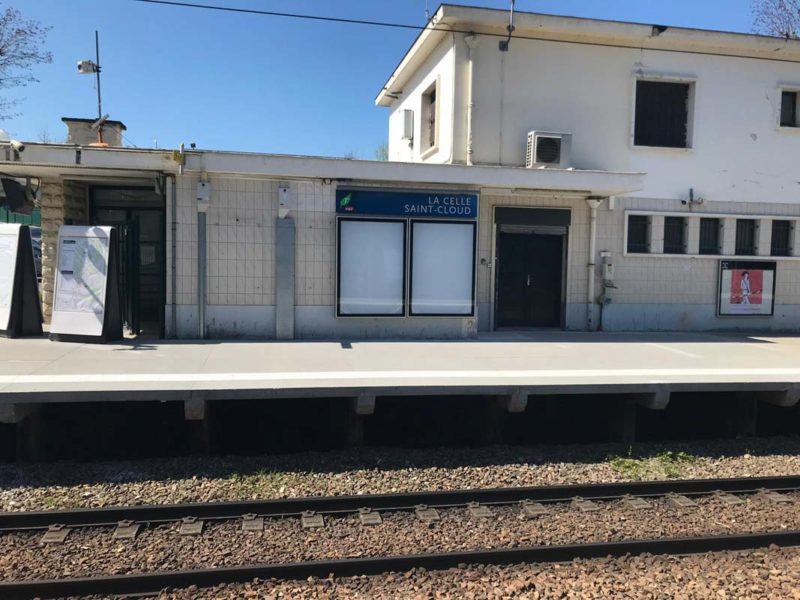

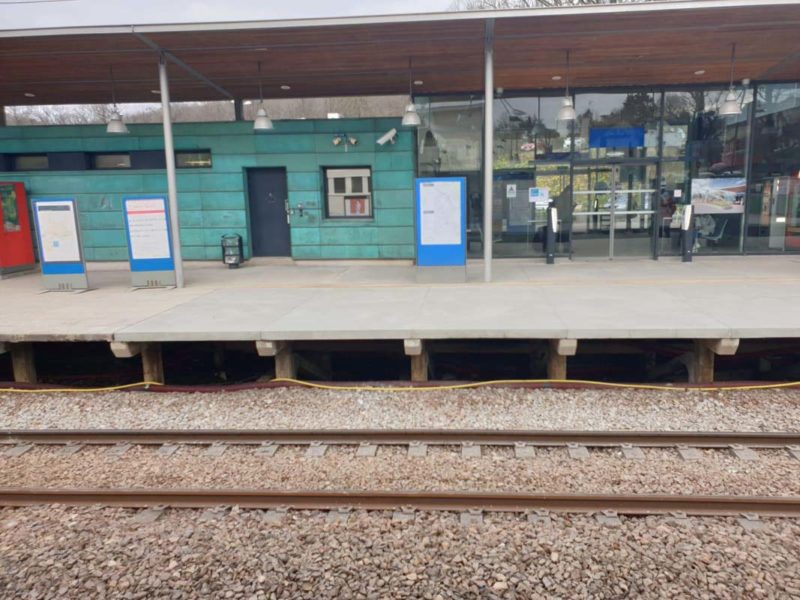

Les dalles de quai existantes présentaient des fissures importantes. Une entreprise de TP spécialiste des travaux SNCF fait appel à l’expertise ferroviaire de Socramat Fabrication et de son équipe dédiée pour étudier et concevoir les nouvelles dalles.

Une des principales difficultés résidait dans le dimensionnement des dalles béton, devant être conçues avec une épaisseur de 12 cm maximum, capables de supporter une charge de 2 tonnes, et venant se fixer aux poutres existantes espacées de 2 mètres.

Le projet a donc nécessité une note de calcul conséquente pour déterminer les contraintes maximales d’une dalle sur 12 cm d’épaisseur. Un travail en mode BIM s’est mis en place avec un bureau d’ingénieur béton pour réaliser la pré étude, note de calcul, plan de calepinage et mise au point pour la préfabrication.

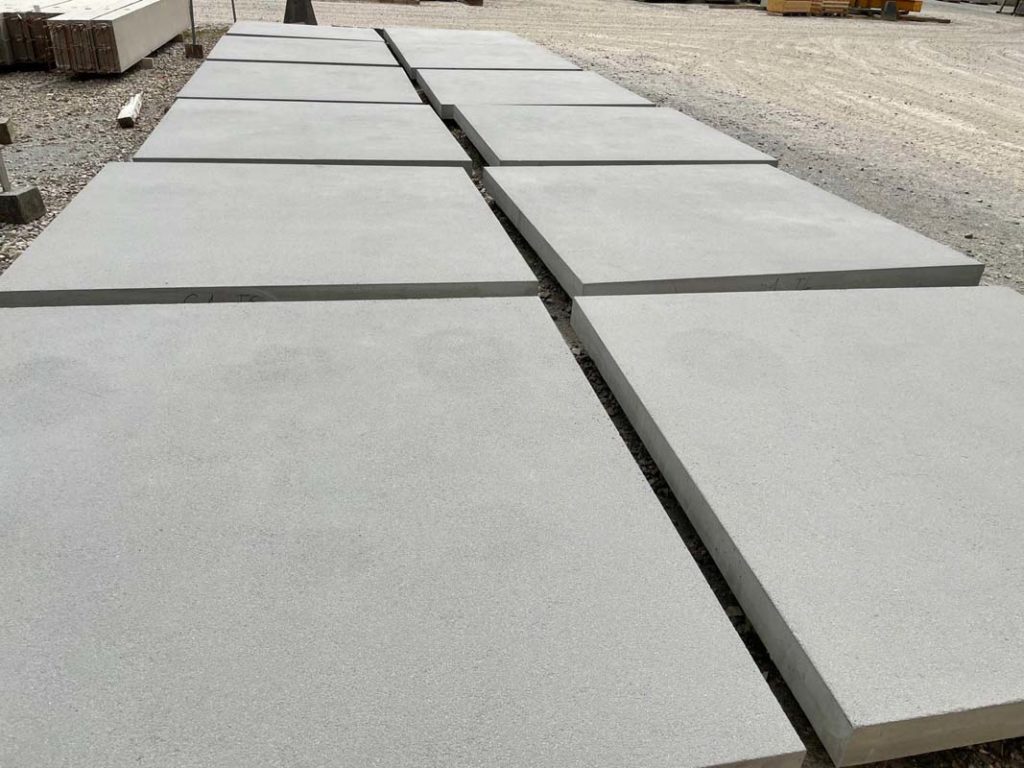

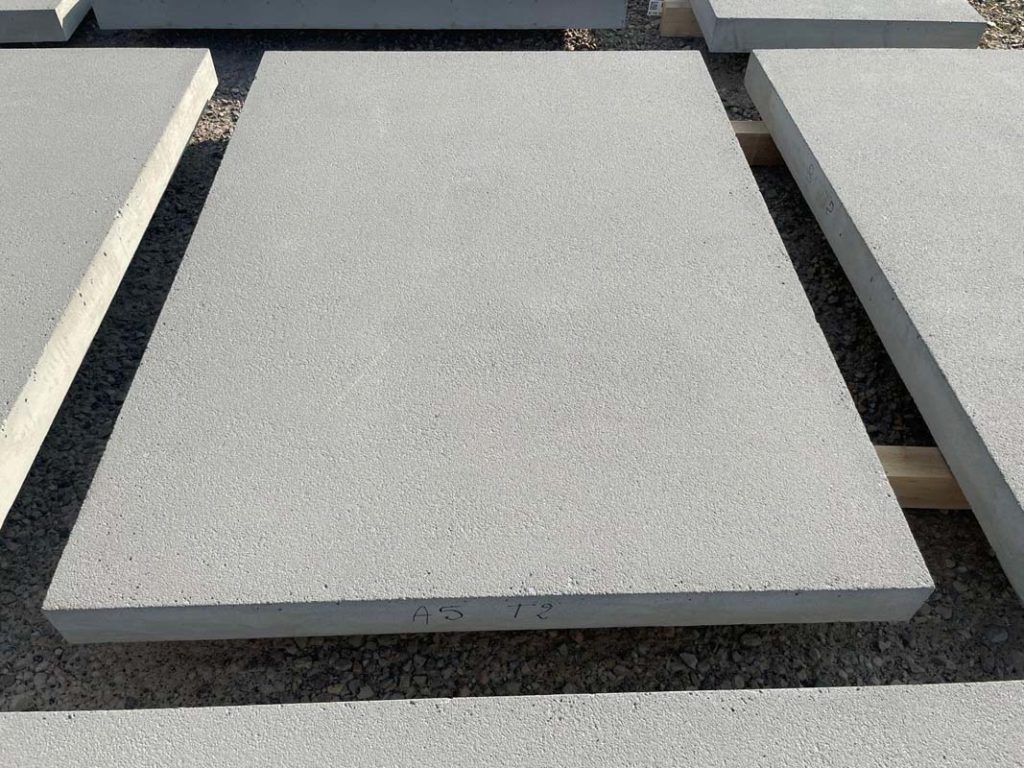

Résultats : une double nappe d’armatures, l’emploi d’un béton fluide, afin de garantir une homogénéité maximale, et un dosage en ciment élevé pour obtenir une bonne résistance. Une fixation spécifique par rails de type Halphon est incorporée dans les dalles, pour reprendre les charges. Il fallait en effet pouvoir créer une couche capable de résister aux vibrations créées par le passage d’un train. La technique du sablage est déployée pour traiter le béton antidérapant et apporter un aspect esthétique.

Un pari pris avec le client

Pour mener à bien l’ensemble des travaux, les entreprises se devaient de respecter un timing serré imposé par le maître d’œuvre travaux SNCF qui souhaitait maintenir l’accès au public.

La note de calcul qui reprend le détail du projet, la modélisation, le calcul et les références normatives, a été réalisée en 15 jours.

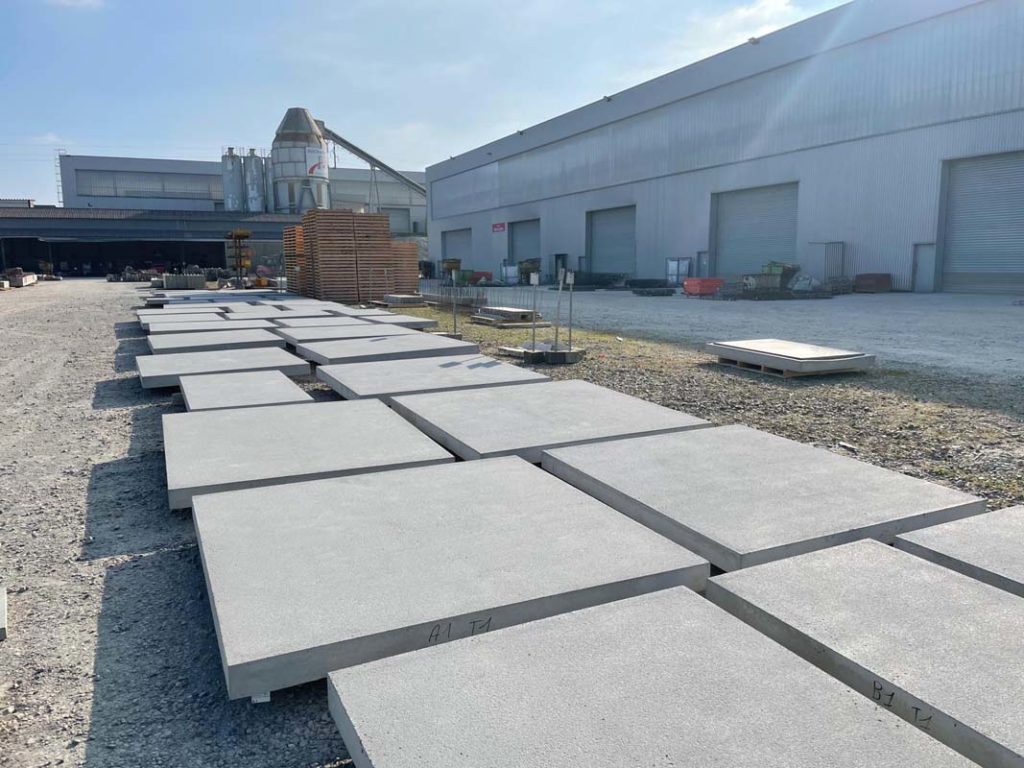

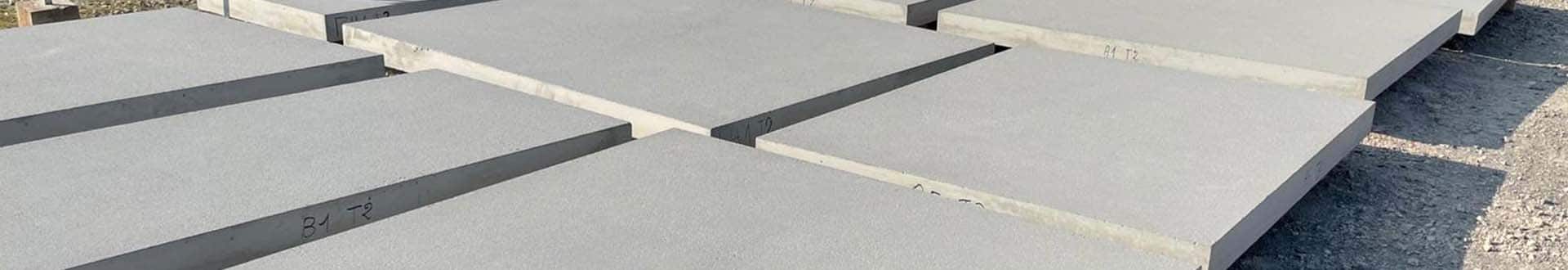

Socramat Fabrication a dû réfléchir très précisément à la logistique et au planning de ses livraisons cadencées à la semaine sur 45 jours pour des travaux réalisés sur site durant les week-end. Au total, 900 m2 de dalles béton ont été préfabriquées.

Des solutions clé en main de l’étude à la mise en œuvre

Socramat Fabrication possède son propre bureau d’études ainsi que son atelier de création et de moulage. Nos usines de préfabrications toutes équipées, nous permettent de réaliser des éléments préfabriqués sensibles, comme les dalles de quai SNCF à haut degré de qualité et de sécurité.

Pour vos projets avec des contraintes techniques particulières, n’hésitez pas à nous contacter. Nous sommes prêts à élaborer des solutions innovantes répondant à des problématiques spécifiques sur les quais de gares.
