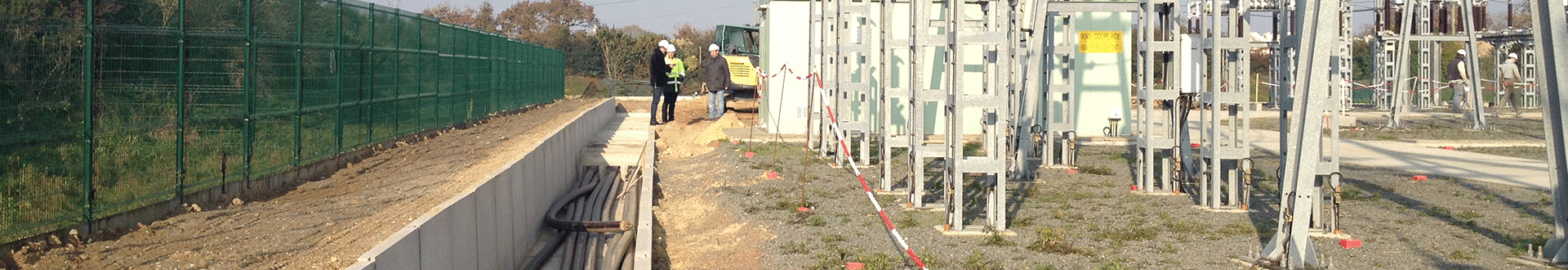

En 2013, RTE lançait un projet de travaux de transformation des réseaux du poste électrique de Soullans en Vendée. Les travaux portaient notamment sur la construction de liaisons souterraines d’une centaine de mètres de longueur. Socramat Fabrication a travaillé sur ce site, en fournissant des caniveaux techniques béton conçus spécialement pour assurer le passage de câble haute tension.
Un cahier des charges complexe
Après 2 mois de travaux, la restructuration du poste de transformation de Soullans se réalise en collaboration avec la société TSI TP, chargée du terrassement et des équipements protégeant les câbles haute tension.
Le projet imposait plusieurs contraintes :
- Un temps de mise en œuvre très court pour une mise en service immédiate
- Le passage et la protection de câbles haute tension
- L’accès direct aux câbles pour la maintenance ou la réparation
C’est donc le réseau de passage des câbles souterrains dans son ensemble qu’il a fallu revoir pour faire face à ces contraintes d’exploitation.
Des caniveaux techniques préfabriqués sur-mesure
Conjointement avec TSI TP, notre bureau d’études s’est penché sur le dossier et a développé une solution technique « tout-en-un » adaptée aux besoins particuliers de ce chantier. Une fiche technique détaillée a été soumise pour validation du projet.
L’idée est de faire passer les câbles en terre non pas en créant des gaines électriques mais dans des cadres béton préfabriqués visitables. Pour intégrer ces câbles haute tension de grosse largeur, nous avons choisi de redimensionner les caniveaux avec une largeur de 170 cm et une hauteur de 150 cm. De plus, ces caniveaux sont conçus en très grande longueur de 2 mètres avec un emboitement mâle et femelle, facilitant la mise en œuvre.
Pour séparer les câbles haute tension à l’intérieur du caniveau technique, des peignes béton sont incorporés permettant de guider les câbles et de gagner en espacement.
Elément clé du réseau, le poste de transformation doit être accessible de manière à ce que le personnel de maintenance puisse intervenir si besoin, pour détecter et corriger rapidement les problèmes. L’objectif était de trouver un couvercle béton avec trappe d’ouverture d’épaisseur suffisante pour supporter le poids d’un homme et anti conducteur. Nous proposons alors des couvercles sur mesure en béton avec une trappe d’ouverture en caillebotis polyester antidérapant et anti-conducteur. Avec cette solution, les temps d’arrêts et coûts liés à la maintenance sont optimisés.
Une vision globale du besoin
Un mode opératoire au petit soin pour la protection des câbles : réalisation de la tranchée ; pose du caniveau ; pose et écartement des câbles avec les peignes béton ; pose des couvercles anti conducteurs.
Au total, 130 ml de caniveaux préfabriqués en béton armé ont été posés en toute rapidité. Ce système « clé en main » offre de un environnement de travail plus sûr avec l’accès direct aux câbles pour la maintenance ou la réparation.
Une superbe référence pour Socramat, mais surtout une démonstration de notre savoir-
faire : accompagnement sur-mesure avec notre bureau d’études, technicité des produits, conformité aux spécifications techniques et travail conjoint avec RTE !
